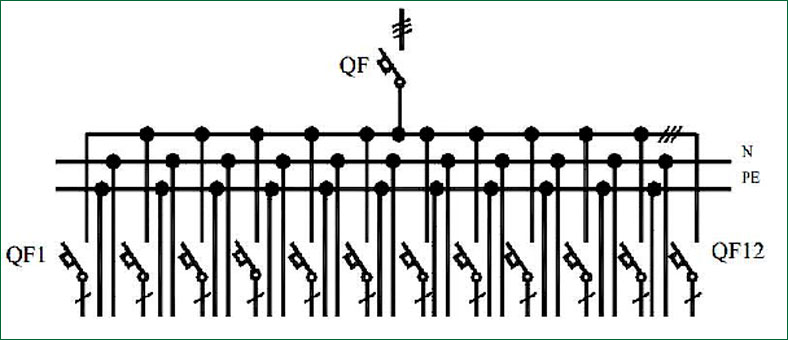

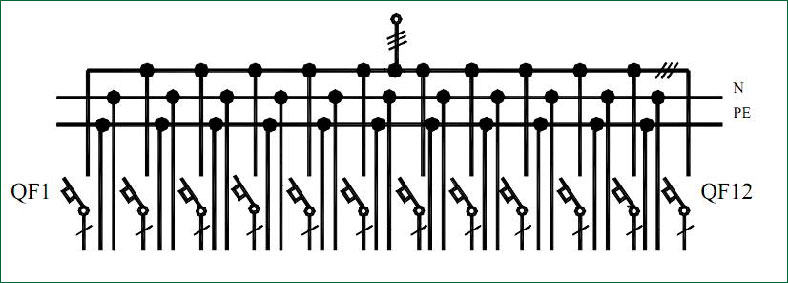

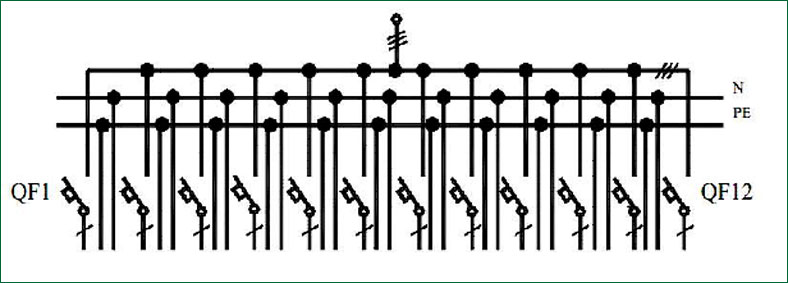

Таблица 1. Типоисполнения щитков серии ОЩ, ОЩВ, УОЩВ
| Типоисполнение |

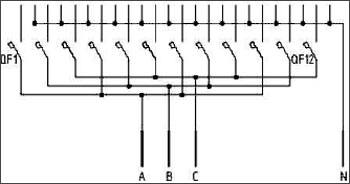

Схема (Чертёж) |
Исполнение по монтажу |
Кол-во авт. вык. на линиях, шт |
Тип
вводного
устройства |
*Тип корпуса и
габаритные размеры |
| ОЩ-6 УХЛ4 |
 |
навесное |
6 |
Зажимы |
ЩРН-9 (220х300х120) |
| ОЩ-9 УХЛ4 |
9 |
ЩРН-12 (220х300х120) |
| ОЩ-12 УХЛ4 |
12 |
ЩРН-15 (220х400х120) |
| ОЩ-18 УХЛ4 |
18 |
ЩРН-24 (350х300х120) |
| ОЩ-21 УХЛ4 |
21 |
ЩРН-24 (350х300х120) |
| ОЩ-33 УХЛ4 |
33 |
ЩРН-36 (480х300х120) |
| ОЩ-45 УХЛ4 |
45 |
ЩРН-48 (610х300х120) |
| ОЩВ-6 УХЛ4 |
 |
6 |
автоматический выключатель / выключатель нагрузки |
ЩРН-9 (220х300х120) |
| ОЩВ-9 УХЛ4 |
9 |
ЩРН-12 (220х300х120) |
| ОЩВ-12 УХЛ4 |
12 |
ЩРН-15 (220х400х120) |
| ОЩВ-18 УХЛ4 |
18 |
ЩРН-24 (350х300х120) |
| ОЩВ-21 УХЛ4 |
21 |
ЩРН-24 (350х300х120) |
| ОЩВ-33 УХЛ4 |
33 |
ЩРН-36 (480х300х120) |
| ОЩВ-45 УХЛ4 |
45 |
ЩРН-48 (610х300х120) |
| УОЩ-6 УХЛ4 |
 |
встроенное |
6 |
Зажимы |
ЩРВ-9 (260х340х120)
ниша (220х300х120) |
| УОЩ-9 УХЛ4 |
9 |
ЩРВ-12 (260х340х120)
ниша (220х300х120) |
| УОЩ-12 УХЛ4 |
12 |
ЩРВ-18М (260х440х120)
ниша (220х400х110) |
| УОЩ-18 УХЛ4 |
18 |
ЩРВ-24 (390х340х120)
ниша (350х300х110) |
| УОЩ-21 УХЛ4 |
21 |
ЩРВ-24 (390х340х120)
ниша (350х300х110) |
| УОЩ-33 УХЛ4 |
33 |
ЩРВ-36 (520х340х120)
ниша (480х300х110) |
| УОЩ-45 УХЛ4 |
45 |
ЩРВ-48 (650х340х120)
ниша (610х300х110) |
| УОЩВ-6 УХЛ4 |
 |
6 |
автоматический выключатель/ выключатель нагрузки |
ЩРВ-9 (260х340х120)
ниша (220х300х120) |
| УОЩВ-9 УХЛ4 |
9 |
ЩРВ-12 (260х340х120)
ниша (220х300х120) |
| УОЩВ-12 УХЛ4 |
12 |
ЩРВ-18М (260х440х120)
ниша (220х400х110) |
| УОЩВ-18 УХЛ4 |
18 |
ЩРВ-24 (390х340х120)
ниша (350х300х110) |
| УОЩВ-21 УХЛ4 |
21 |
ЩРВ-24 (390х340х120)
ниша (350х300х110) |
| УОЩВ-33 УХЛ4 |
33 |
ЩРВ-36 (520х340х120)
ниша (480х300х110) |
| УОЩВ-45 УХЛ4 |
45 |
ЩРВ-48 (650х340х120)
ниша (610х300х110) |
* для корпусов иностранного производства габаритные размеры могут измениться
Таблица 2. Типоисполнения щитков серии ЯОУ
| Типоисполнение |
Схема (Чертёж) |
Исполнение по монтажу |
Кол-во авт. вык. на линиях, шт |
Тип
вводного
устройства |
**Тип корпуса и
габаритные размеры |

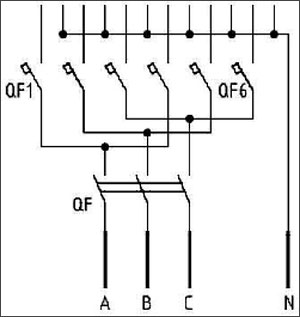

| ЯОУ8501 УЗ |
 |
навесное |
6 |
автоматический выключатель
3p* (63А) |
ЩРН-12 (220х300х120) |

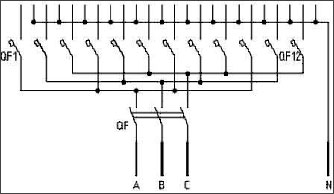

| ЯОУ8502 УЗ |
 |
навесное |
12 |
автоматический выключатель
3p* (100А) |
ЩРН-24 (350х300х120) |
| ЯОУ8503 УЗ |
 |
навесное |
6 |
автоматический выключатель
3p* (100А) |
ЩРН-12 (220х300х120) |

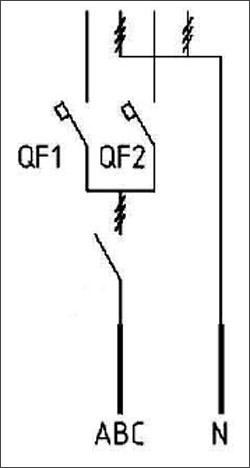

| ЯОУ8504 УЗ |
 |
навесное |
2(3p*) |
автоматический выключатель
3p* (100А) |
ЩРН-12 (220х300х120) |
| ЯОУ8505 УХЛ4 |
 |
встроенное |
6 |
автоматический выключатель
3p* (63А) |
ЩРВ-12 (260х340х120)
ниша (220х300х120) |

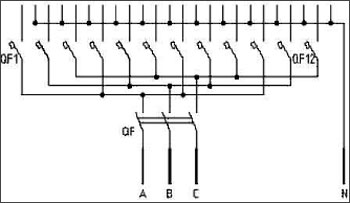

| ЯОУ8506 УХЛ4 |
 |
встроенное |
12 |
автоматический выключатель
3p* (100А) |
ЩРВ-24 (390х340х120)
ниша (350х300х110) |

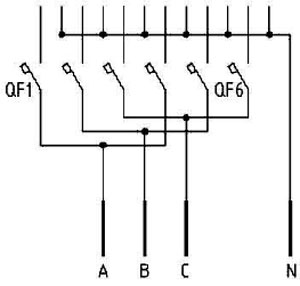

| ЯОУ8507 УХЛ4 |
 |
встроенное |
6 |
Зажимы |
ЩРВ-12 (260х340х120)
ниша (220х300х120) |
| ЯОУ8508 УХЛ4 |
 |
встроенное |
12 |
Зажимы |
ЩРВ-24 (390х340х120)
ниша (350х300х110) |
*3p - трехполюсный автоматический выключатель
** для корпусов иностранного производства габаритные размеры могут измениться
Шкафы производства ООО НТП «УНИСЕРВИС»
|
ООО НТП "Унисервис" изготавливает шкафы по типовым схемам, схемам Заказчика;
так же может разработать схемы электрические принципиальные по Техническому Заданию Заказчика,
либо составит ТЗ по результатам обсуждения требований и задач Заказчика.
Для заказа щитов осветительных необходимо заполнить опросный лист:
скачать Опросный лист ОЩ, ОЩВ, УОЩВ, ЯОУ,
либо заполнить
електронный Опросный лист ОЩ, ОЩВ, УОЩВ, ЯОУ
После заполнения опросного листа формируется Техническое задание, на основе которого
формируется комплектация щита.
В заказе необходимо указывать номинальные токи групповых автоматических выключателей
(УЗО, Диф. Автоматов и др. по желанию заказчика).
