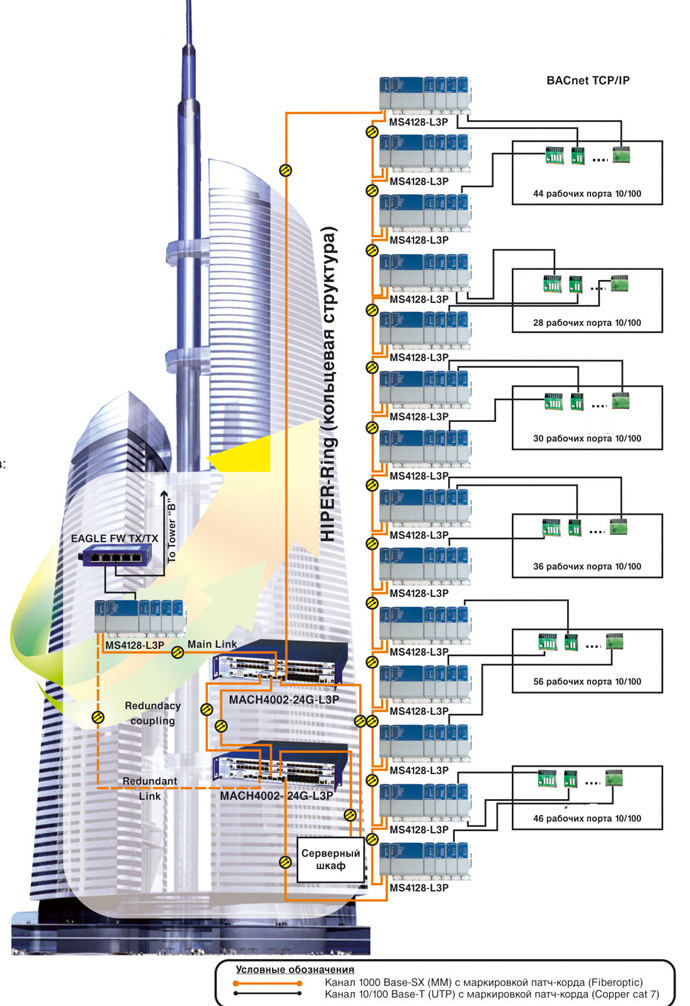

	Структурная схема локальной сети АСУП здания
	Модульные и Стекируемые коммутаторы
	Hiper-Ring
	Уровень управления

ДЛЯ АВТОМАТИЗАЦИИ ЗДАНИЯ

Система строится на базе технологий Ethernet/FastEthernet/GigabitEthernet и использует следующие международные стандарты:

IEEE802.3 (CSMA/CD);
IEEE802.3i (10Base-T);
IEEE802.3u (100Base-TX);
IEEE802.3z (1000Base-SX/LX);
IEEE802.3ab (1000Base-T);
IEEE802.11a/b/g.

Основные принципы, заложенные в проектные решения:

Система Локальных Вычислительных Сетей (СЛВС).

СЛВС(Система Локальных Вычислительных Сетей) обеспечивает возможность подключения к управлению диспетчеризации и шкафам управления (контроллерам BACnet/IP);
СЛВС обладает необходимой пропускной способностью для решения задач различного класса;
СЛВС обладает возможностью эффективного расширения и реорганизации;
СЛВС обеспечивает возможность наращивания пропускной способности без замены оборудования;
СЛВС обладает высокой степенью надежности и устойчивости;
СЛВС соответствует ГОСТам и международным стандартам.

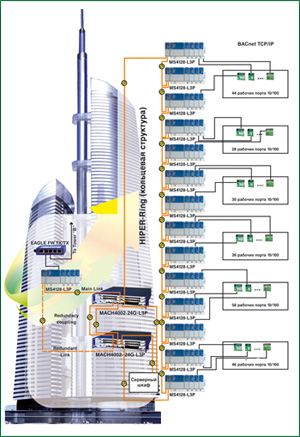

Структурная схема локальной сети АСУП здания

Сети Автоматизации здания строятся по принципу и на оборудовании Industrial Ethernet, ведущих мировых производителей Industrial Ethernet, в частности
оборудование компании HIRSCHMANN, которое способно работать в экстремальных условиях окружающей среды и поддерживает любые топологии и среды передачи.

Возможные варианты реализации сети:

стекируемые коммутаторы с фиксированной конфигурацией портов, с поддержкой функций аппаратной маршрутизации;
модульные коммутаторы, с возможностью резервирования управляющих модулей и блоков питания.

Модульные коммутаторы обеспечивают:

максимальную отказоустойчивость(возможности резервирования управляющих модулей и блоков питания);
гибкость конфигурации(модульная конструкция);
наиболее широкий набор поддерживаемых функций;
возможность относительно дешевой модернизации функционала для большого количества портов, т.к. достаточно замены только управляющих модулей за 15-20% стоимости полностью укомплектованого шасси.

Стекируемые коммутаторы с фиксированным набором портов:

обеспечивают объединение в одно логическое устройство нескольких коммутаторов, подключенных к общей шине стека;
не обладают функциями резервирования аппаратной части оборудования;
обеспечивают меньшую гибкость набора портов и функционала.

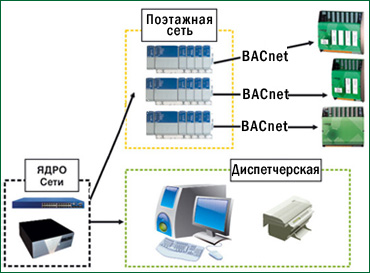

Однако, оборудование данного типа обеспечивает и значительно меньшие, по сравнению с модульными коммутаторами, начальные затраты и возможность оплачивать дополнительную емкость по мере необходимости, практически не снижая существующую производительность устройств. Коммуникационный протокол на уровне автоматизации - BACnet/IP(BuildingAutomation and Control network).

Для повышения надежности используется технология резервирования Industrial Ethernet сетей Hiper-Ring, Redundancy coupling, Stand-by, RSTP(Rapid Spanning TreeProtocol)

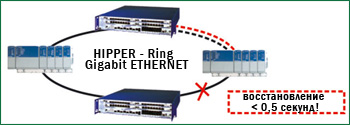

	Hiper-Ring. Применяемые технологии резервирования позволяют восстановить разрыв соединения за время не более чем 0,5 секунд и дают возможность реализовать практически любую топологию сети.
Благодаря системам контроля состояния элементов сети и программам визуализации, поддерживается постоянный контроль за состоянием каждого участка СЛВС.

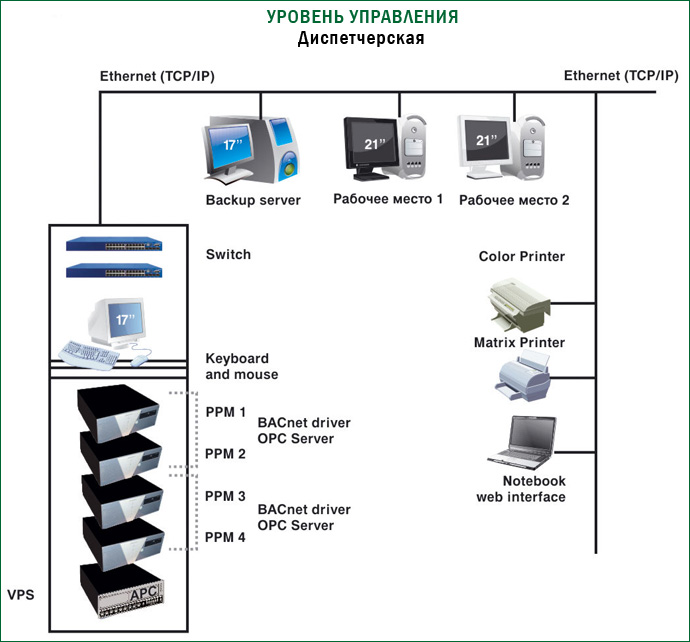

Локальная сеть АСУП здания. Уровень управления. Диспетчерская.
