Таблица 1. ЯЩИКИ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ЯУО, ЩНО
Тип |
Электрические схемы щитов ЯУО96хх |
Номи- наль ный ток ввод ного авто мата, А |
Номи- наль ный ток шкафа, А |
Диапазон теплового реле, А |
Напря- жение цепи управ- ления, В |
Габаритный размер ВхШхГ,мм |
ЯУО 9601-3474-21 |

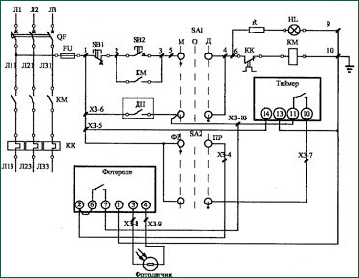

Электрическая схема щита ЯУО9601
|
25 |
31,5 |
18,0-25,0 |
220 B |
600х400х210 |
ЯУО 9601-3474-54 |
25 |
31,5 |
18,0-25,0 |
600х400х210 |
ЯУО 9601-3574-21 |
32 |
40 |
27,2-36,8 |
600х400х210 |
ЯУО 9601-3574-54 |
32 |
40 |
27,2-36,8 |
600х400х210 |
ЯУО 9601-3674-21 |
40 |
50 |
34,0-40,0 |
600х400х210 |
ЯУО 9601-3674-54 |
40 |
50 |
34,0-40,0 |
600х400х210 |
ЯУО 9601-3774-21 |
50 |
63 |
42,5-57,5 |
600х400х210 |
ЯУО 9601-3774-54 |
50 |
63 |
42,5-57,5 |
600х400х210 |
ЯУО 9601-3874-21 |
63 |
80 |
68,0-92,0 |
600х400х210 |
ЯУО 9601-3874-54 |
63 |
80 |
68,0-92,0 |
600х400х210 |
ЯУО 9601-3974-21 |
80 |
100 |
85,0-100,0 |
700х500х210 |
ЯУО 9601-3974-54 |
80 |
100 |
85,0-100,0 |
700х500х210 |
ЯУО 9601-4074-21 |
100 |
125 |
106,0-143,0 |
700х500х210 |
ЯУО 9601-4074-54 |
100 |
125 |
106,0-143,0 |
700х500х210 |
ЯУО 9601-4174-21 |
125 |
160 |
136,0-160,0 |
700х500х210 |
ЯУО 9601-4174-54 |
125 |
160 |
136,0-160,0 |
700х500х210 |
ЯУО 9601-4274-21 |
160 |
200 |
136,0-160,0 |
700х500х210 |
ЯУО 9601-4274-54 |
160 |
200 |
136,0-160,0 |
700х500х210 |
|
ЯУО 9602-3474-21 |

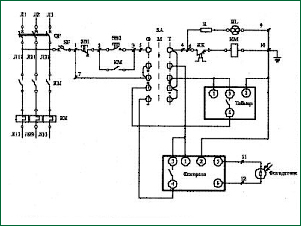

Электрическая схема щита ЯУО9602
|
25 |
31,5 |
18,0-25,0 |
220 B |
600х400х210 |
ЯУО 9602-3474-54 |
25 |
31,5 |
18,0-25,0 |
600х400х210 |
ЯУО 9602-3574-21 |
32 |
40 |
27,2-36,8 |
600х400х210 |
ЯУО 9602-3574-54 |
32 |
40 |
27,2-36,8 |
600х400х210 |
ЯУО 9602-3674-21 |
40 |
50 |
34,0-40,0 |
600х400х210 |
ЯУО 9602-3674-54 |
40 |
50 |
34,0-40,0 |
600х400х210 |
ЯУО 9602-3774-21 |
50 |
63 |
42,5-57,5 |
600х400х210 |
ЯУО 9602-3774-54 |
50 |
63 |
42,5-57,5 |
600х400х210 |
ЯУО 9602-3874-21 |
63 |
80 |
68,0-92,0 |
600х400х210 |
ЯУО 9602-3874-54 |
63 |
80 |
68,0-92,0 |
600х400х210 |
ЯУО 9602-3974-21 |
80 |
100 |
85,0-100,0 |
700х500х210 |
ЯУО 9602-3974-54 |
80 |
100 |
85,0-100,0 |
700х500х210 |
ЯУО 9602-4074-21 |
100 |
125 |
106,0-143,0 |
700х500х210 |
ЯУО 9602-4074-54 |
100 |
125 |
106,0-143,0 |
700х500х210 |
ЯУО 9602-4174-21 |
125 |
160 |
136,0-160,0 |
700х500х210 |
ЯУО 9602-4174-54 |
125 |
160 |
136,0-160,0 |
700х500х210 |
ЯУО 9602-4274-21 |
160 |
200 |
136,0-160,0 |
700х500х210 |
ЯУО 9602-4274-54 |
160 |
200 |
136,0-160,0 |
700х500х210 |
|
ЯУО 9603-3474-21 |

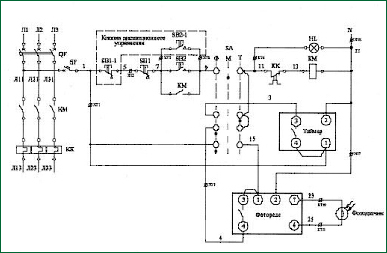

рис.3 Электрическая схема щита ЯУО9603
рис.3.1 Электрическая схема щита ЯУО9603 с возможностью дистанционного управлени
|
25 |
31,5 |
18,0-25,0 |
220 B |
600х400х210 |
ЯУО 9603-3474-54 |
25 |
31,5 |
18,0-25,0 |
600х400х210 |
ЯУО 9603-3574-21 |
32 |
40 |
27,2-36,8 |
600х400х210 |
ЯУО 9603-3574-54 |
32 |
40 |
27,2-36,8 |
600х400х210 |
ЯУО 9603-3674-21 |
40 |
50 |
34,0-40,0 |
600х400х210 |
ЯУО 9603-3674-54 |
40 |
50 |
34,0-40,0 |
600х400х210 |
ЯУО 9603-3774-21 |
50 |
63 |
42,5-57,5 |
600х400х210 |
ЯУО 9603-3774-54 |
50 |
63 |
42,5-57,5 |
600х400х210 |
ЯУО 9603-3874-21 |
63 |
80 |
68,0-92,0 |
600х400х210 |
ЯУО 9603-3874-54 |
63 |
80 |
68,0-92,0 |
600х400х210 |
ЯУО 9603-3974-21 |
80 |
100 |
85,0-100,0 |
700х500х210 |
ЯУО 9603-3974-54 |
80 |
100 |
85,0-100,0 |
700х500х210 |
ЯУО 9603-4074-21 |
100 |
125 |
106,0-143,0 |
700х500х210 |
ЯУО 9603-4074-54 |
100 |
125 |
106,0-143,0 |
700х500х210 |
ЯУО 9603-4174-21 |
125 |
160 |
136,0-160,0 |
700х500х210 |
ЯУО 9603-4174-54 |
125 |
160 |
136,0-160,0 |
700х500х210 |
ЯУО 9603-4274-21 |
160 |
200 |
136,0-160,0 |
700х500х210 |
ЯУО 9603-4274-54 |
160 |
200 |
136,0-160,0 |
700х500х210 |
!-- !!************************************************************************ -->
Шкафы производства ООО НТП «УНИСЕРВИС»
ООО НТП «УНИСЕРВИС» изготавливает шкафы по стандартным схемам,
также разрабатывает схемы электрические по Техническому Заданию Заказчика,
составляет Техническое Задание по результатам обсуждения требований и задач Заказчика.
Для заказа распределительных щитов необходимо заполнить опросный лист:
скачать Опросный лист на ЯЩИКИ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ЯУО, ЩНО ,
либо заполнить
электронный Опросный лист на ЯЩИКИ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ ЯУО, ЩНО
После заполнения опросного листа формируется Техническое задание, на основе которого
формируется комплектация щита и подбираются возможные варианты контроллеров.
В заказе необходимо указывать номинальные токи вводных выключателей нагрузки (или автоматических выключателей)
и нагрузку потребителей.
