ЩИТЫ РАСПРЕДЕЛИТЕЛЬНЫЕ

ПУНКТ РАСПРЕДЕЛИТЕЛЬНЫЙ ПР11

Конструктивно щит распределительного пункта типа ПР11 представляет собой сварную конструкцию из оцинкованной листовой стали с цинковым фосфатированием и порошковым покрытием как навесного, так и встраемого исполнения.
Возможно изготовление щитов как в металлических, так и в пластмассовых боксах.
Коммутационные элементы устанавливаются внутри щита и защищены металической панелью.
Номинальный режим работы пунктов - продолжительный.

На верхней/нижней крышке шкафа смонтированы гермовводы и мембранные фланцы для ввода кабелей, обеспечивающие требуемую степень защиты IP (ГОСТ 14254-96)

Комплектность Ящика:

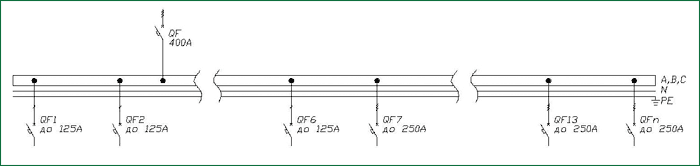

Схема электрическая принципиальная

Паспорт

Знаки электробезопасности

Маркировочные таблицы

Крепежный комплект

Комплект ключей

Распределительные пункты могут быть укомплектованы коммутационной аппаратурой как отечественных, так и зарубежных производителей

Типоисполнения пунктов распределительных представлены Таблице 1 .

Распределительные пункты соответствуют ГОСТ Р 51321.1-2000

В заказе необходимо указывать номинальные токи групповых автоматических выключателей (УЗО, Диф. Автоматов и др. по желанию заказчика) Опросный лист на Пункт РаспределительнЫЙ ПР11 .

Буквенное обозначение пункта распределительного

Номер серии

Конструктивное исполнение:
1 - утопленное(встроеное в нишу)
3 - навесное
7 - напольное

Номер схемы

Степень защиты по ГОСТ14254-96:
31 - IP31;
54 - IP54;
65 - IP65.

Климатическое исполнение и категория размещения по
ГОСТ15150-69.

ООО НТП "Унисервис" изготавливает Электротехнические щиты по типовым схемам, схемам Заказчика;
так же может разработать схемы электрические принципиальные по Техническому Заданию Заказчика, либо составит ТЗ по результатам обсуждения требований и задач Заказчика.

Для заказа распределительных щитов необходимо заполнить опросный лист:
скачать опросный лист на распределительные шкафы ПР11,
либо заполнить
электронный опросный лист на распределительные шкафы ПР11
После заполнения опросного листа формируется Техническое задание, на основе которого формируется комплектация щита.

Если у Вас есть вопросы по заполнению Опросного листа, или Вы испытываете какие либо затруднения в составлении Технического Задания, мы будем рады помочь Вам:
