Автоматизация и диспетчеризация Котельных

Автоматизация котельных c паровыми котлами ДКВР / Автоматизация котельных c водогрейными котлами / Автоматизация котельных c газово-мазутными водогрейными котлами / Автоматизация котельных c водогрейными и паровыми котлами / Система автоматизации блочно- модульной котельной БМК-250

Автоматизация котельных c паровыми котлами ДКВР

Автоматика регулирования и контроля паровых котлов

Шкаф автоматики котла обеспечивает:

  • Регулирование:
    • давления пара - регулятор PH
    • давления воздуха(соотношения ГАЗ-ВОЗДУХ) - регулятор РД
    • разрежения в топке - регулятор РР
    • уровня воды в барабане котла - регулятор РУ
  • Управление вентилятором и дымососом.
  • Полуавтоматический розжиг для 2-х горелок.
  • Работу котла на резервном топливе (мазут).
  • Автоматику безопасности:
    • авария вентилятора
    • авария дымососа
    • погасание факела
    • высокое давление газа
    • низкое давление газа
    • низкое давление воздуха
    • низкое разрежение в топке
    • высокий уровень воды в барабане
    • низкий уровень воды в барабане

С помощью шкафов автоматики вспомогательного оборудования обеспечивается::

  • Автоматизация деаэрационно-питательной установки:
    • регулирование давления пара в головке деаэратора
    • регулирование уровня воды в деаэраторе
    • регулирование давления воды после питательных насосов
    • управление питательными насосами
  • Автоматизация вспомогательного оборудования котельной:
    • регулирование температуры сетевой воды по температурному графику в зависимости от температуры наружного воздуха
    • регулирование температуры в подающем трубопроводе системы ГВС
    • регулирование давления обратной сетевой воды
    • управление насосным оборудованием
  • Автоматизация мазутного хозяйства:
    • управление насосным оборудованием

Примеры внедрения: :

  • Котельная г.Климовск, М.О.(котлы типа ДКВР - 3шт.)
  • Котельная МЦ КЭЧ, Москва (котел типа ДКВР - 1шт.)
  • Котельная Ватутинской КЭЧ, М.О.(котлы типа ДКВР - 2шт.)
  • Котельная п.Загорянка, М.О.(котел типа ДКВР - 1шт.)
  • Котельная г.Петушки, Владимирской обл.(котел типа ДКВР - 1шт.)
  • Котельная п.Боровое, М.О.(котлы типа ДКВР - 1шт.)
  • Котельная п.Ферма, М.О.(котлы типа ДКВР - 1шт. и ДЕ - 1шт.)
  • Котельная пгт.Кубинка, М.О.(котлы типа ДКВР - 6шт.)

Оборудован ряд котельных на ДКВР в Московском регионе и Сибири.

При автоматизации котельных обеспечивается:

  • автоматизация безопасности котла - контроль температуры, давления, уровня и т.п.;
  • автоматизация работы горелки (горелок);
  • автоматическое поддержание температуры подающей (водогрейные котлы) или давления пара (паровые котлы),
    в том числе с использованием каcкадного включения котлов;
  • автоматическое управление циркуляционным насосом (насосами), включая АВР насосов.
шкаф автоматики котла
Автоматика реализована на основе оборудования фирмы "Sauter", шкафа автоматики котла, шкафов автоматики вспомoгательного оборудования
Схема функциональная автоматизации котельной с котлом паровым типа ДКВР
рис.1 Схема функциональная автоматизации котельной с котлом паровым типа ДКВР
ЦТП и котельные. Объекты НТП "Унисервис"

Автоматизация котельных c водогрейными котлами

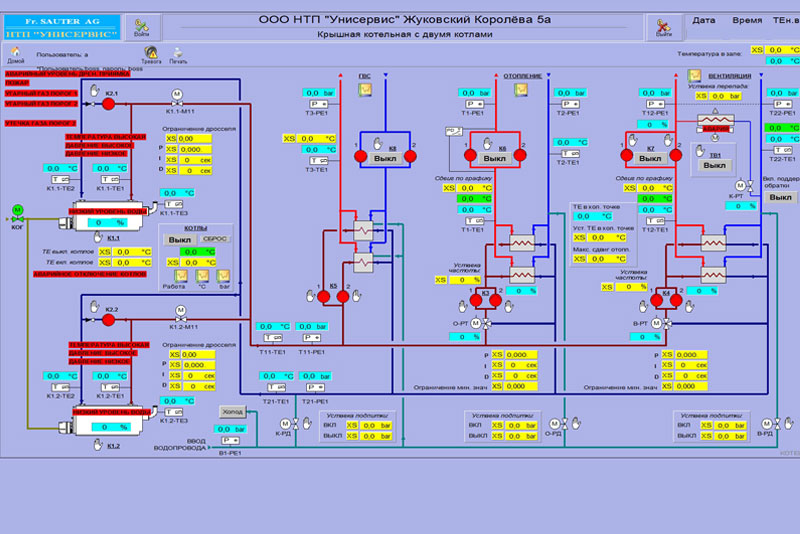

Примеры отображения на мнемосхеме:

Автоматизация котельных c водогрейными и паровыми котлами

Автоматизация котельных c газово-мазутными водогрейными котлами

Возможные варианты реализации сети::

  • Электропитание котлов и всего оборудования управления.
  • Пуск/остановку котлов.
  • Управление температурой в контурах отопления и ГВС.
  • Регулирование давления "обратной" воды.
  • Управление насосным оборудованием (с функцией АВР и с чередованием насосов),
  • Контроль уровня дизельного топлива.
  • Управление клапаном-отсекателем газа.
  • Контроль аварийных сигналов.
  • Учет расхода воды и тепла.
  • Диспетчеризацию состояния оборудования и параметров котельной (локальную и удаленную).
Пример диспетчеризации: Котельная

Примеры внедрения:

  • Дистрибьюторский центр фирмы IKEA, пос.Есиново, Московская область
  • Пансионат "Пестово", Мытищенский район, Московская область
  • Ледовый дворец, г.Чехов
  • Районная котельная, поселок Томилино, Московская область.

Система автоматизации блочно - модульной котельной БМК-250

  • Система автоматизации предназначена для автоматизированного управления технологическими процессами блочно - модульной котельной БМК-250, а также для эффективной и безопасной эксплуатации оборудования котельной.
  • Система контролирует значения:
    • температуры наружного воздуха
    • температуры и давления подающей сетевой воды отопления
    • температуры и давления обратной сетевой воды отопления
    • температуры и давления воды за котлами
    • температуры подающей воды ГВС
    • температуры воздуха в котельной
    • давления обратной воды ГВС
    • давления газа
  • Система передает на щит диспетчерского пункта свето-звуковой сигнал «авария в котельной».
      Сигнал формируется при:
    • аварии нагревательных котлов
    • аварии двигателей насосов
    • превышение допустимой концентрации СО и СН в котельной
    • несанкционированном доступе в помещении котельной
    • пожаре
    • срабатывании клапана-отсекателя
    • срабатывании АВР и аварии электропитания
  • Система осуществляет управление и контроль состояния:
    • циркуляционных и подпиточных насосов
    • регулирующего клапана температуры воды
    • воздушно-отопительного агрегата
    • водогрейных котлов
  • Система обеспечивает:
    • автоматическое переключение рабочих и резервных насосов для обеспечения равномерной выработки их моторесурсов и в случае аварии одного из насосов.
    • регулирование температуры сетевой воды по температурному графику в зависимости от температуры наружного воздуха с помощью датчиков температуры и регулирующего клапана с электроприводом.
    • поддерживает заданную температуру воды ГВС с помощью датчика температуры и насоса контура теплообменника
    • подпитку системы водой с помощью датчика давления и соленоидного клапана.
    • аварийное отключение подачи газа на нагревательные котлы.

Схема функциональная автоматизации блочно - модульной котельной БМК-250
Схема функциональная автоматизации блочно - модульной котельной БМК-250

Средства автоматизации фирмы “Sauter” позволяют объединить контроллеры в единую диспетчерскую сеть при помощи диспетчерского кабеля (витая пара) или модема, с выводом всей информации на центральный диспетчерский пункт(ЦДП).
С ЦДП возможен удаленный контроль и управление оборудованием котельной.
