Система Локальных Вычислительных Сетей( СЛВС) для Автоматизации здания

slvs

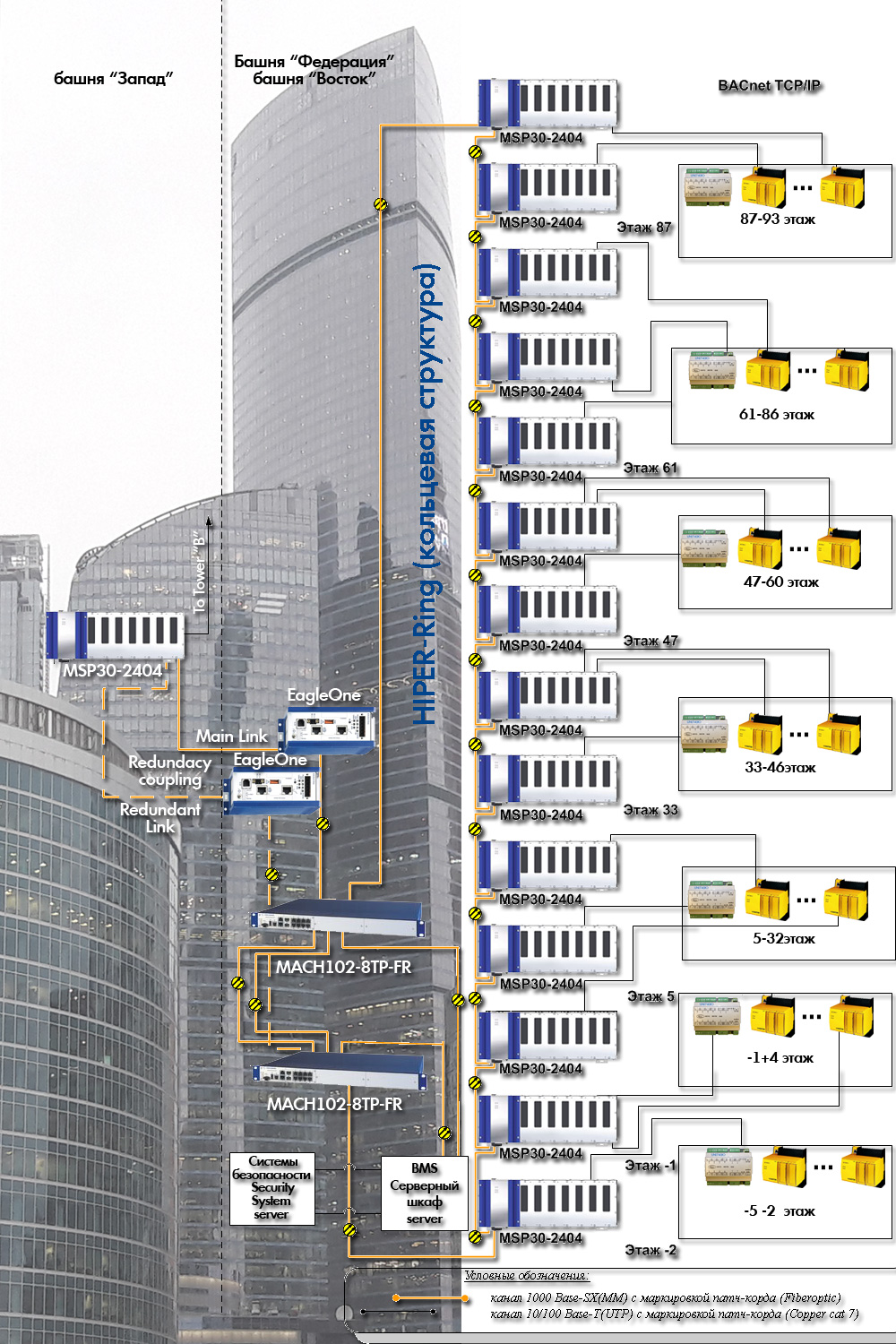

Структурная схема локальной сети АСУП здания

Сети Автоматизации здания строятся по принципу и на оборудовании Industrial Ethernet, ведущих мировых производителей Industrial Ethernet, в частности оборудование компании HIRSCHMANN, которое способно работать в экстремальных условиях окружающей среды и поддерживает любые топологии и среды передачи.

Возможные варианты реализации сети:

  • стекируемые коммутаторы с фиксированной конфигурацией портов, с поддержкой функций аппаратной маршрутизации;
  • модульные коммутаторы, с возможностью резервирования управляющих модулей и блоков питания.

Модульные коммутаторы обеспечивают:

  • максимальную отказоустойчивость(возможности резервирования управляющих модулей и блоков питания);
  • гибкость конфигурации(модульная конструкция);
  • наиболее широкий набор поддерживаемых функций;
  • возможность относительно дешевой модернизации функционала для большого количества портов, т.к. достаточно замены только управляющих модулей за 15-20% стоимости полностью укомплектованого шасси.

Стекируемые коммутаторы с фиксированным набором портов:

  • обеспечивают объединение в одно логическое устройство нескольких коммутаторов, подключенных к общей шине стека;
  • не обладают функциями резервирования аппаратной части оборудования;
  • обеспечивают меньшую гибкость набора портов и функционала.

Однако, оборудование данного типа обеспечивает и значительно меньшие, по сравнению с модульными коммутаторами, начальные затраты и возможность оплачивать дополнительную емкость по мере необходимости, практически не снижая существующую производительность устройств. Коммуникационный протокол на уровне автоматизации - BACnet/IP(BuildingAutomation and Control network).

Уровень управления
Диспетчерская
 СЛВС Уровень управления Диспетчерская
 Hirschmann

Система строится на базе технологий Ethernet/FastEthernet/GigabitEthernet и использует следующие международные стандарты:

  • IEEE802.3 (CSMA/CD);
  • IEEE802.3i (10Base-T);
  • IEEE802.3u (100Base-TX);
  • IEEE802.3z (1000Base-SX/LX);
  • IEEE802.3ab (1000Base-T);
  • IEEE802.11a/b/g.

Основные принципы, заложенные в проектные решения:

  • СЛВС(Система Локальных Вычислительных Сетей) обеспечивает возможность подключения к управлению диспетчеризации и шкафам управления (контроллерам BACnet/IP);
  • СЛВС обладает необходимой пропускной способностью для решения задач различного класса;
  • СЛВС обладает возможностью эффективного расширения и реорганизации;
  • СЛВС обеспечивает возможность наращивания пропускной способности без замены оборудования;
  • СЛВС обладает высокой степенью надежности и устойчивости;
  • СЛВС соответствует ГОСТам и международным стандартам.

Hiper-Ring

Для повышения надежности используется технология резервирования Industrial Ethernet сетей Hiper-Ring, Redundancy coupling, Stand-by, RSTP(Rapid Spanning TreeProtocol)>

Hiper-Ring. Применяемые технологии резервирования позволяют восстановить разрыв соединения за время не более чем 0,5 секунд и дают возможность реализовать практически любую топологию сети.

Hiper-Ring  Gigabit ETHERNET

Благодаря системам контроля состояния элементов сети и программам визуализации, поддерживается постоянный контроль за состоянием каждого участка СЛВС.
