UNI 704 новый контроллер для российского рынка от НТП «Унисервис» и SAUTER AG

модульный контроллер на основе ядра ecos504

Специалистами НТП "Унисервис" разрабатываются различные программные и аппаратные средства для решения нестандартных задач в области управления Интеллектуальным Зданием, для улучшения характеристик систем управления Интеллектуального Здания при минимизации цены с учетом особенностей российского рынка.

UNI704 новый контроллер для российского рынка от НТП «Унисервис» и SAUTER AG

Контроллер UNI704 разработан как модульный контроллер на основе ядра ecos504, дополняющий его функционал и расширяющий область применения в экономичном ценовом сегменте. Это достигается за счет использования широко распространенной технологии на основе протокола Modbus RTU для интеграции в состав системы управления зданием (BMS) различных устройств, в том числе сторонних производителей, включая технические средства автоматики, поставляемые комплектно с основным технологическим оборудованием.

Семейство UNI704 представляет собой набор модулей для построения распределенных систем, для подключения контрольно-измерительных приборов и приводов исполнительных механизмов. .

(881 Kb) Описание UNI704. Модульный контроллер на основе ядра ecos504.

(794 Kb)Руководство по эксплуатации ДКУ1.1611002 РЭ

Контакты

НТП "Унисервис"- инженерный центр SAUTER

По вопросам приобретения оборудования и технической поддержки обращайтесь по телефону:

+7(495) 720-51-49- многоканальный
+7 (495) 556-44-46
+7 (495) 556-10-37
+7 (495) 556-39-44
+7 (495) 556-40-11

факс +7 (495) 556-41-16

или по электронной почте:
info@uniservice.ru

UNI704 интеграция контроллеров серий EY3600 и modulo2

UNI704 - новая возможность интеграции контроллеров серий EY3600 и modulo2 на уровне автоматизации

Контроллер UNI704 - НАЗНАЧЕНИЕ, ОБЛАСТЬ ПРИМЕНЕНИЯ

Контроллеры UNI704 применяются в системах удаленного сбора данных, автоматического управления и мониторинга состояния технологического инженерного оборудования, работающего в различных условиях эксплуатации.

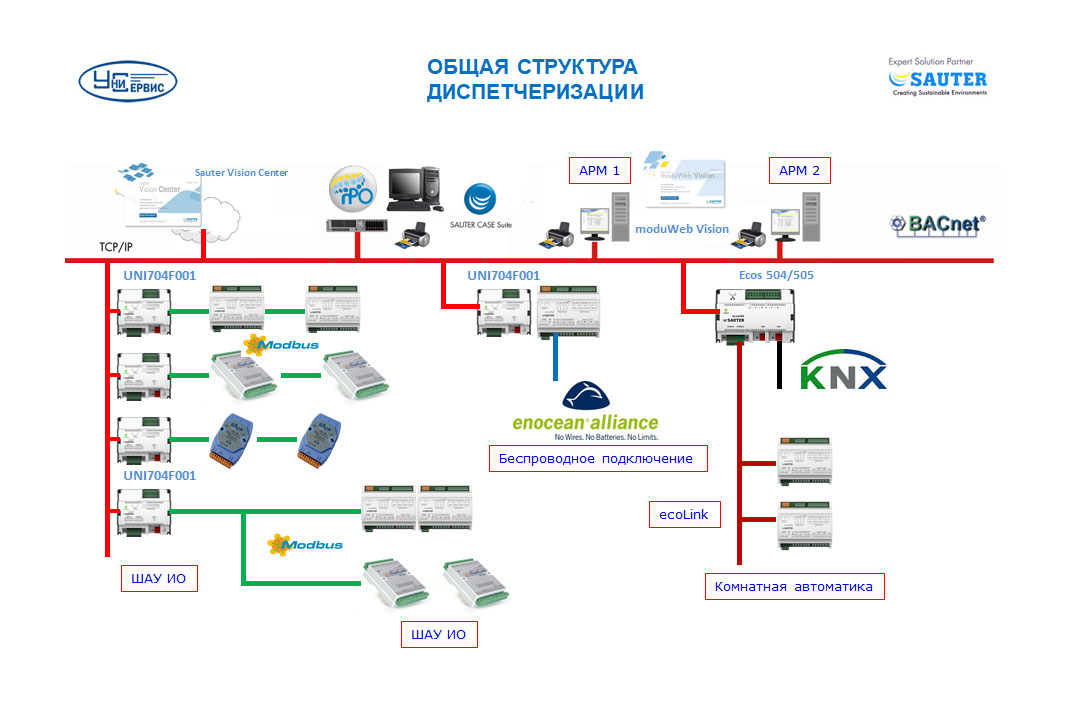

общая структура диспетчеризации UNI704, ecos504/505 SAUTER Унисервис

Контроллеры UNI704 в комбинации с модулями ввода/вывода сигналов могут быть использованы для решения следующих задач в системах автоматизации зданий и технологических процессов:

автоматическое управление исполнительными механизмами котельных, тепловых пунктов, систем вентиляции и кондиционирования, водоснабжения, канализации, холодоснабжения, управление освещением и т.д.;
контроль и стабилизация температуры, влажности, давления в различных технологических процессах, в котлах, теплицах, на элеваторах, в печах, испытательных камерах тепла и холода и т.д.).

Контроллер UNI704 разработан, как модульный контроллер, на основе ядра контроллера ecos504 производства компании Fr.Sauter AG, дополняющий его функционал и расширяющий область применения в экономичном ценовом сегменте.

Контроллер UNI704 предназначен для использования в качестве свободно программируемой управляющей станции автоматизации (AS), работающей совместно с модулями ввода/вывода сигналов, непосредственно связанными с датчиками, приводами, релейными потребителями.

Коммуникативность контроллера UNI704, расширяющая область его применения, обеспечивается наличием интерфейсов:

Ethernet, протокол сетевого обмена данными BACnet/IP (2 розетки RJ-45); предназначен для интеграции в систему диспетчеризации здания;
RS-485, протокол SLC SAUTER (2 терминала); предназначен для подключения приборов SAUTER - модулей ecoLink и панелей ecoUnit;
RS-485, протокол Modbus RTU (1 терминал); предназначен для подключения удаленных модулей ввода/вывода сигналов, а также других внешних устройств, использующих этот протокол обмена данными.

СОВМЕСТИМОСТЬ С ОБОРУДОВАНИЕМ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ И КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА

Контроллеры UNI704 независимо от исполнения могут работать в сочетании с модулями ввода/вывода сигналов UNI740IO, а также с модулями аналогичного назначения, другими внешними устройствами, использующими интерфейс RS-485/Modbus RTU. При этом в сети RS-485/Modbus RTU контроллер UNI704 выступает как Master.

К контроллеру UNI704 могут подключаться:

модули и управляющие панели фирмы SAUTER по полевой шине ecoLink (протокол SLC) аналогично их подключению к контроллеру Sauter ecos 504/505 – для управления офисными, гостиничными помещениями, «умным домом»;
модули ввода/вывода разработки НТП «Унисервис» по интерфейсу RS-485 (кабелем «витая пара» или по внутренней шине HBUS) с протоколом Modbus RTU, в том числе модули, использующие беспроводную технологию enOcean;
модули ввода/вывода, а также контроллеры других производителей (ADAM, ICPDAS, NuDAM и т.д. ), использующие коммуникативный протокол Modbus RTU

Интеграция контроллеров UNI704 в систему управления инженерным оборудованием зданий и сооружений (BMS) осуществляется по открытому протоколу BACnet/IP, обеспечивая полную совместимость контроллеров со сторонними BACnet-устройствами.

Станция автоматизации UNI704 является свободно программируемой. Пользовательская программа и параметризация UNI704 и устройств происходит через интерфейс сети Ethernet (разъем RJ-45) при помощи программы Sauter CASE Suite. В этой программе выполняются задачи регулирования и назначаются входы/выходы.

МОДУЛИ ВВОДА/ВЫВОДА

К каждому процессорному блоку UNI704 может быть подключено от 1 до 31 модуля ввода/вывода в зависимости от их типов с общим количеством входов/выходов не более 250.

Универсальный модуль ввода/вывода сигналов для распределенных систем автоматизации UNI740IO (xxxxxx)

Модуль входов/выходов состоит из базы - UNI740IO и карт входов/выходов. Модуль может содержать от одной до шести карт. Каждая карта имеет порты для 4-х однотипных сигналов. Используются карты слебующих типов:

Тип 1 – UNI740AI-R 4 входа сопротивление(Ni1000, Pt1000)
Тип 2 – UNI740AI-U 4 входа напряжения 0-10V (U)
Тип 3 – UNI740AI-I 4 токовых входа (0)4-20mA (I)
Тип 4 – UNI740AO-U 4 выхода напряжения 0-10V
Тип 5 – UNI740AO-I 4 токовых выхода (0)4-20mA
Тип 6 – UNI740DI 4 дискретных входа (сухой контакт)
Тип 7 – UNI740DO 4 дискретных выхода (токовый ключ)
Тип 9 – отсутствие карты (свободное место)

Таким образом,

UNI740 IO (111111) – модуль с 24 входами термометров – сопротивления
UNI740 IO (149999) – модуль с 4 входами для терморезисторов и 4 выходами 0-10V
UNI740 IO (123456) – модуль с 4 входами сопротивления, 4 входами напряжения, 4 токовыми входами, 4 выходами напряжения, 4 токовыми выходами,4 дискретными входами.

Расположение карт на базе должно соответствовать простому принципу: слева направо каждый последующирй тип карты должен быть больше или равен предидущему;
